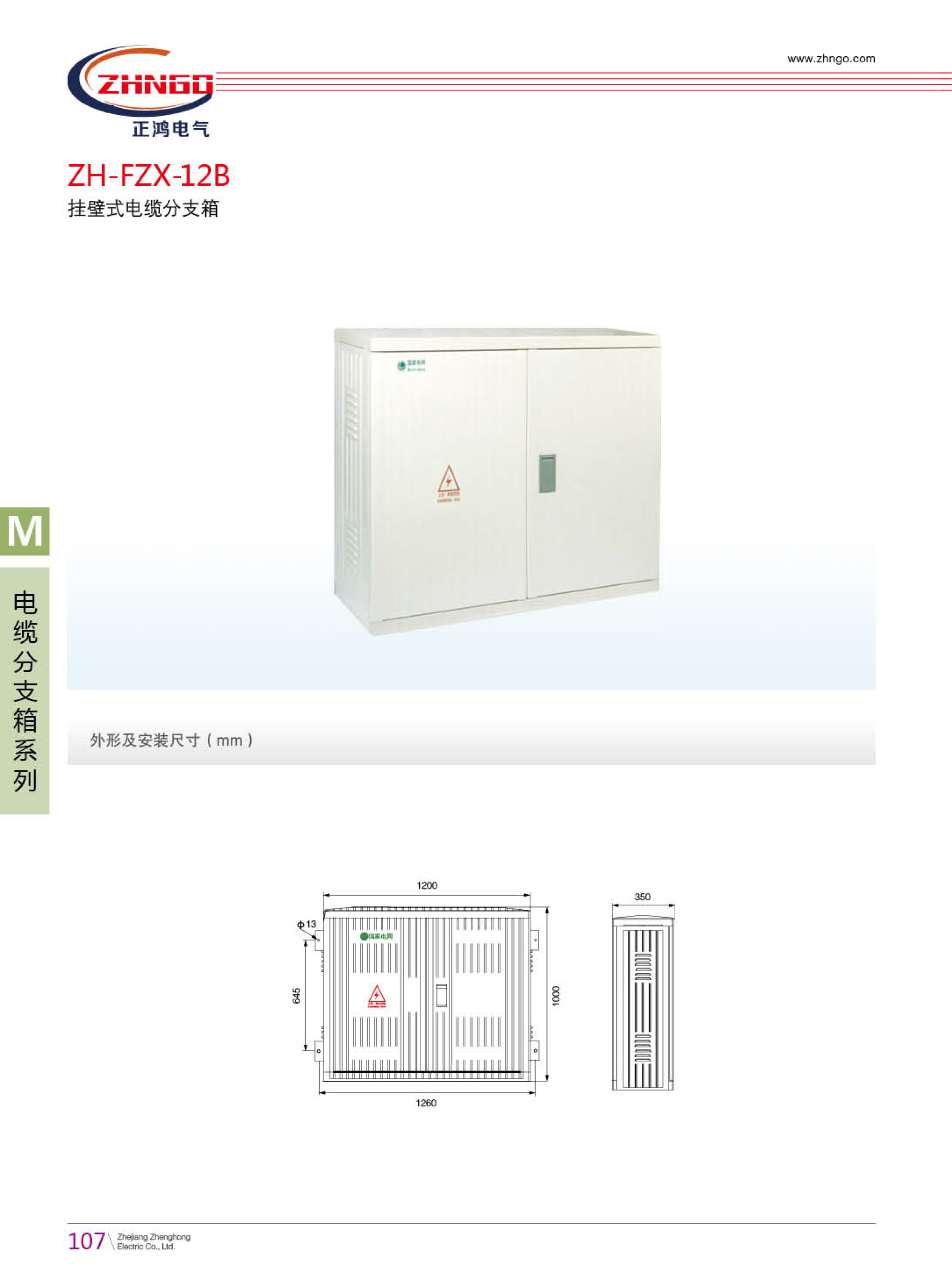

        1200×320×1000

        1200×320×1000資料下載

        • 產品品牌:正鴻電氣
        • 產品型號:ZH-FZX-12B
        • 訂購熱線:0577-61583078
        • 手機咨詢:13567769277
        • 在線服務:點擊這里給我發消息

        一、產品概述

        浙江正鴻電氣有限公司生產的 SMC 電纜分支箱主要用于公共電網中,新型多樣的接線方式和元器件布置,能完全實現不鉆孔母線排安裝,母排承載流量不受影響。根據輸配電網和用戶的需求,提供多種分線方式,箱體類型及安裝方式靈活多變。在國家域網建設和改造中,是取代架空進線的介紹支持產品。其廣泛用于變配電站所、公礦企業、街道兩側、花園住宅小區、高層建筑、機場等戶外公共場所的三相低壓輸配電系統中,作為用電纜向其他用戶或設備分配電能的成套定型設備。


        二、結構及特點

        箱體分 SMC 復合材料組合方式和金屬板制作方式兩種。SMC 復合材料組合方式箱體整個外殼由玻璃鋼纖維增強聚酯樹脂材料壓制而成,柜體為板式
        結構使用簡單的工具就可以很容易的拼裝。金屬箱體制作方式采用不銹鋼板、敷鋁鋅板或普通鋼板彎制成型,箱體噴涂戶外塑粉,結構緊湊、外型美
        觀。SMC 復合材料組合箱體表面鑄有條形棱,有防止小廣告粘貼的功能。顏色:標準的灰色,也可以按照客戶需求定制顏色(需在訂貨時提出)。


        三、安裝方式

        落地式:一種帶底座樣式分支箱 , 施工前先在底部用磚 / 水泥砌一個比分支箱尺寸稍大一點的底座后放上分支箱固定即可,之后安裝各種電路
        懸掛式:一種變壓器上常用的分支箱樣式 , 安裝方式主要固定在兩個電線桿中間的橫梁上。


        四、安裝注意事項

        ◆ 打開包裝箱,檢查各部位的完整性,整個箱體查看各部位是否有裂縫損壞,配件是否齊全。
        ◆ 檢查鎖具是否開關順利,設計安裝電器元件考慮鎖具的安全距離。
        ◆ 箱體側板內外里側有 60mm, 185mm 的預留安裝卡扣,請勿隨便改動。
        ◆ 不要倒置箱體,建議箱體站立安裝電器元件。
        ◆ 箱體表面文字圖案只能絲印工藝。
        ◆ 盡可能的不反復拆卸箱體各板材。
        ◆ 移動箱體請平起平放,盡量不讓箱體某個點先落地。


        五、SMC玻璃鋼電纜分支箱箱體分解圖


        箱體構件列表

        1 左側板
        7 底板
        2 右側板
        8 左后封板(帶檔)
        3 下橫梁
        9 右后封板
        4 下橫梁
        10 左側門(帶檔)
        5 上橫梁
        11 右側門(帶檔)
        6 頂板

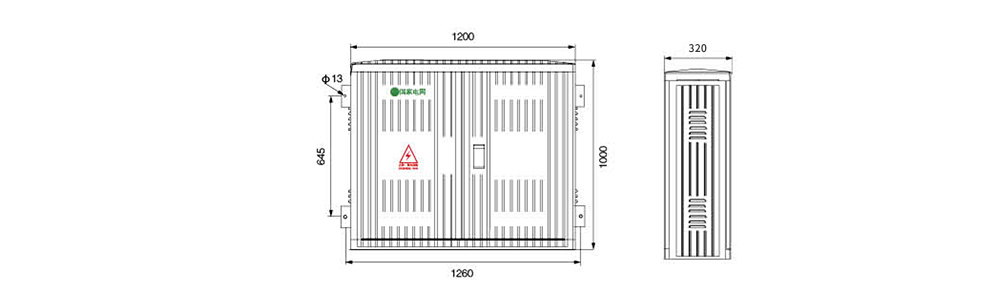

        六、安裝尺寸及接線圖

        名稱 外形尺寸(寬 × 深 × 高)mm 裝箱數
        掛壁式電纜分支箱 1200×320×1000 1



        七、訂貨須知

        1. 客戶需提供箱內安裝附件配置方案;
        2. 客戶如需本公司提供成套產品請提供具體配置方案;
        3. 掛壁式電纜分支箱底部安裝尺寸與落地式電纜分支箱底部安裝尺寸。
