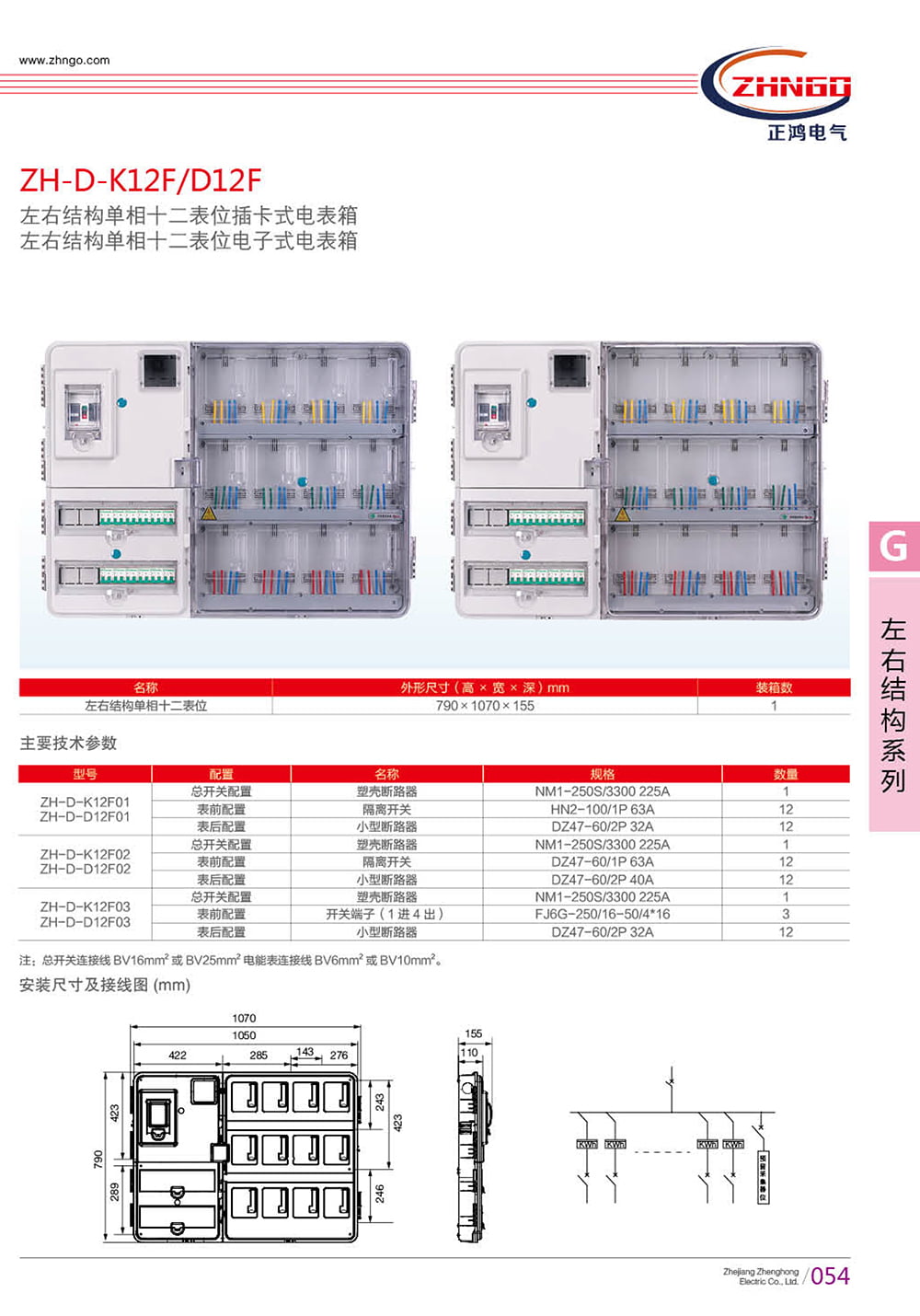

左右結構單相十二表位插卡式電表箱
- 產品品牌：正鴻電氣
- 產品型號：ZH-D-K12F
- 訂購熱線：0577-61583078
- 手機咨詢：13567769277
- 在線服務：
一、產品概述
電表箱有不同的規格和適用場合。選擇合適的電表箱才能發揮產品最大的功能和效率。目前市面上的表箱主要有塑料材質、玻璃鋼材質、金屬材質、等3種。浙江正鴻電氣有限公司研制開發的ZH系列智能高防護電表箱，主要組成分為聚碳酸酯透明PC材料，ABS工程塑料；這種復合材料由兩部分組成：基體一聚酯類樹脂；增強材料（簡稱PC），所以又稱其為透明PC材料、纖維增強的聚酯材料。透明PC材料、纖維增強型不飽和聚酯是一種以不飽和聚酯樹脂為基體的復合材料。這種兩種材料具有不溶、阻燃可回收特點。這兩種材料通過功能性填料改性及特種纖維的增強已成為一種高性能的工程材料。在歐美等發達國家，早在幾十年前這種材料就被廣泛的應用在電氣領域中。二、箱體設計
新型電表箱的上述優點皆源于纖維增強聚酯材料本身的特性。此外在箱體設計方面也賦予這種新型電表箱許多不同于金屬箱體的特點：◆用通風組件對箱體通風，防止產生過量蒸餾水
在箱體柜門、背板的下端及上端，頂板、柜門和背板之間留有通風組件，借助電氣元件產生的熱量，可對箱體內空間做去濕處理，既可防止箱體內金屬件的銹蝕，也可防止漏電流發生。
◆組合式設計使得安裝簡便
組合式設計不僅使得安裝簡便，而且很容易替換箱體部件，簡化備件保管。
三、使用特點
◆徹底解決因箱體接地不良和異物搭接造成的人身傷亡事故；◆綜合使用成本低，一次性投資可使用20年以上（免除了金屬箱體更換工時和累加成本）；
◆箱體的獨特設計能有效抗擊外力沖擊；
◆箱體材質回收成本較高，可防止本體被盜現象發生；
◆拼接方式可以減少箱體維修成本（可以只更換損壞部件）；
◆高溫下燃燒不產生窒息氣體。
◆總之，纖維增強聚酯材料制造的電表箱具有絕緣性好、耐腐蝕、使用壽命長久、安裝簡便等許多優點。
四、使用范圍
本產品廣泛應用于國家電網、南方電網、各省電力公司城鄉農網改造項目、建筑名宅項目、房地產工程項目、中石油中石化、交通治金、鐵路船舶、航空航天、光伏、企業事業單位、市政及國家大型工程項目。
名稱
外形尺寸（高 × 寬 × 深）mm
裝箱數
左右結構單相十二表位
790×1070×155
1
五、主要技術參數
注：總開關連接線 BV16mm 2 或 BV25mm 2 電能表連接線 BV6mm 2 或 BV10mm 2 。
型號
配置
名稱
規格
數量
ZH-D-K12F01
ZH-D-D12F01
總開關配置
塑殼斷路器
NM1-250S/3300 225A
1
表前配置
隔離開關
HN2-100/1P 63A
12
表后配置
小型斷路器
DZ47-60/2P 32A
12
ZH-D-K12F02
ZH-D-D12F02
總開關配置
塑殼斷路器
NM1-250S/3300 225A
1
表前配置
隔離開關
DZ47-60/1P 63A
12
表后配置
小型斷路器
DZ47-60/2P 40A
12
ZH-D-K12F03
ZH-D-D12F03
總開關配置
塑殼斷路器
NM1-250S/3300 225A
1
表前配置
開關端子（1 進 4 出）
FJ6G-250/16-50/4*16
3
表后配置
小型斷路器
DZ47-60/2P 32A
12

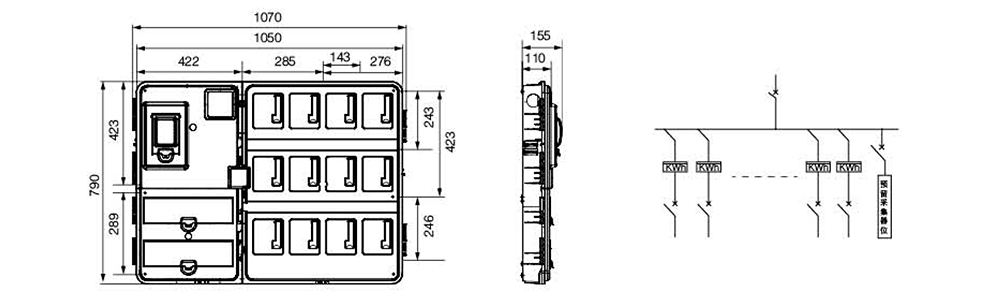

六、安裝尺寸及接線圖
七、訂貨須知
此方案內參數為本公司提供的標準配置，如果客戶無明確要求，公司將按標準配置供貨。超出此方案要求的，請另行說明。
